برد توسعه FPGA Alchitry Au

اگر تا به حال قصد ورود به دنیای FPGA را داشته‌اید اما نمی‌دانستید از کجا شروع کنید، کیت FPGA مدل Alchitry Au از SparkFun بردهای موردنیاز شما را برای شروع فراهم می‌کند!

این کیت شامل موارد زیر است:

• Alchitry Au
• Alchitry Io Element
• Alchitry Br Prototype
• یک مجموعه ۴ عددی از هدرهای مادگی

تنها چیزی که باید به‌طور جداگانه تهیه کنید، یک کابل USB-C برای تأمین انرژی و برنامه‌ریزی Au و کابل‌های Qwiic برای افزودن لوازم جانبی I2C است.

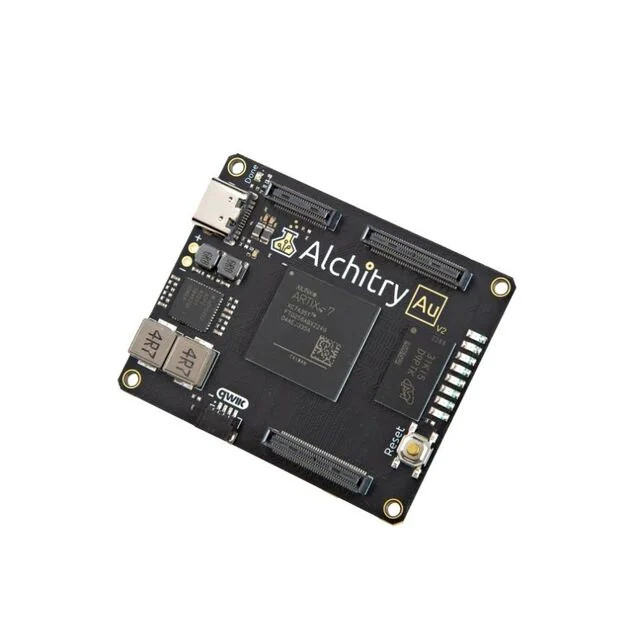

برد Alchitry Au که در این کیت قرار دارد، دارای FPGA مدل Xilinx Artix 7 XC7A35T-1C با بیش از ۳۳,۰۰۰ سلول منطقی و ۲۵۶ مگابایت رم DDR3 است. همچنین، این برد امکانات زیر را ارائه می‌دهد:

• ۱۰۲ پین ورودی/خروجی با سطح ولتاژ ۳.۳ ولت (۲۰ پین قابل تغییر به ۱.۸ ولت)
• ۹ ورودی آنالوگ دیفرانسیلی
• ۸ LED عمومی
• یک نوسان‌ساز ۱۰۰ مگاهرتزی داخلی (که می‌تواند توسط FPGA تغییر کند)
• یک پورت USB-C برای تأمین انرژی و پیکربندی برد
• رابط USB به سریال برای انتقال داده‌ها

برای راحتی بیشتر در شروع کار، تمام بردهای Alchitry از Lucid پشتیبانی کامل دارند. این بردها دارای کتابخانه داخلی از اجزای مفید برای استفاده در پروژه‌های شما و یک اشکال‌یاب داخلی (Debugger) هستند!

به لطف بردهای Io و Br Element موجود در این کیت، شما همچنین به نمایشگرهای ۷ قسمتی (7-Segment LED)، پنج دکمه فشاری لحظه‌ای، ۲۴ LED ساده، ۲۴ دیپ سوئیچ، پین‌های هدر خروجی و یک ناحیه بزرگ برای نمونه‌سازی مدارها دسترسی خواهید داشت!
